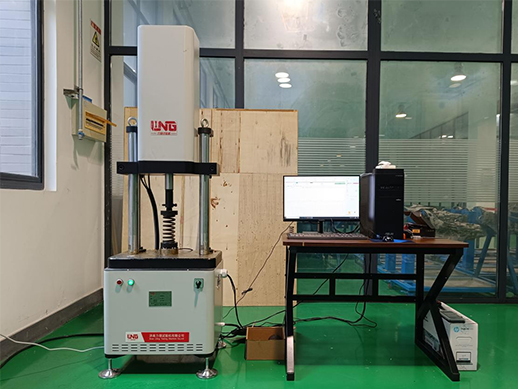

Standard Operating Procedure for Electronic Servo Fatigue Testing Machine

电子伺服疲劳试验机的标准操作流程可分为试验前准备、试验过程操作和试验结束处理三个阶段，具体如下：
一、试验前准备
设备检查与开机
接通电源，打开试验机电源开关，观察设备自检情况，确认各指示灯正常
检查试验机各部件连接是否牢固，包括加载头、传感器、夹具等
对试验机进行简单空载运行，检查电机运转是否平稳，有无异常噪音或振动
开机顺序：先开计算机→后开控制面板总电源→再开控制器开关
试样准备
根据试验要求选择合适的试样，确保试样符合相关标准的形状、尺寸和材料要求
对试样进行外观检查，确保表面无明显缺陷（如裂纹、划痕）
使用合适的量具进行精确测量并记录数据
将试样正确安装在夹具中，确保试样中心线与加载装置中心线重合，避免偏心载荷
参数设置
在试验机控制系统中设置相关试验参数：最大载荷、最小载荷、加载频率、应力比（或应变比）、循环次数等
根据试样材料特性和试验要求选择合适的加载波形（正弦波、方波、三角波等）
设置加载方向和相位差等参数
二、试验过程操作
启动试验
确认所有准备工作完成后，点击控制系统中的“开始”按钮启动疲劳试验
试验机将按照预设参数对试样进行循环加载
实时监控
密切关注试验机运行状态和试样变形情况
通过设备显示屏或数据采集系统实时监测载荷、位移、应力、应变等参数变化
定时核对传感器反馈数据与设定参数的偏差，偏差超过±1%时需及时停机校准
数据记录
确保数据采集系统正常工作，自动记录试验过程中的各项数据
根据需要设置数据存储格式和间隔时间
保存试验过程中的关键数据和曲线（载荷-位移曲线、应力-应变曲线等）
中途检查
定期检查试样表面是否有裂纹产生、扩展及其他异常现象
发现试样明显损伤或变形超出预期范围时，应及时停止试验
三、试验结束处理
停止试验
试样达到疲劳极限或发生断裂后，设备会自动触发保护并停止运行
先关闭设备的加载系统、液压系统（电液伺服型）
关闭控制程序，记录实验数据，关闭试验机
数据导出与分析
导出试验数据（载荷-循环次数曲线、疲劳寿命、疲劳极限等）
打印试验报告
对数据进行初步分析，确认无异常后再进行后续处理
试样拆除与清理
拆除试样，清理夹具与工作台的碎屑、油污
试验后若较长时间不用设备，关闭设备总电源
四、安全操作要点
人员要求：操作人员需经专业培训合格后方可上岗，严禁无证人员操作设备
防护措施：试验现场设置安全防护栏与警示标识，穿戴防护装备，远离运动部件
电气安全：定期检查电路，确保绝缘电阻≥1.5MΩ，严禁带电拔插电源线和信号线
液压安全：定期检查液压系统，严禁在液压油泄漏、油温超过60℃的情况下运行
应急处理：紧急情况下立即按下急停开关，设备短路时切断总电源并设置“禁止合闸”警示标识
五、维护保养要求
定期校准：设备的载荷传感器、位移传感器、频率发生器需按国家计量标准进行校准，校准周期为12个月
环境控制：环境温度控制在20±5℃，相对湿度控制在45%-75%
日常维护：定期更换油路滤芯、液压油，清洁设备表面，检查各部件连接，润滑运动部件
操作时应遵循“轻操作、慢调节、勤核对”原则，参数调节时避免突然增大载荷或频率，防止设备产生冲击载荷
